产品介绍:

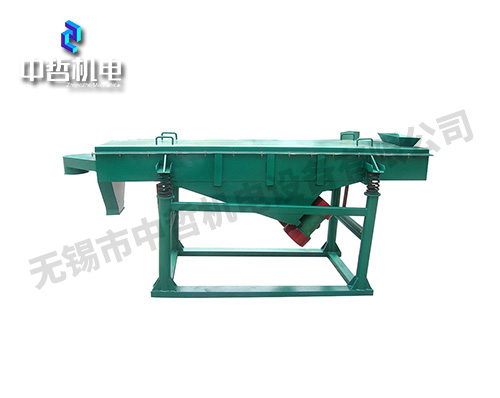

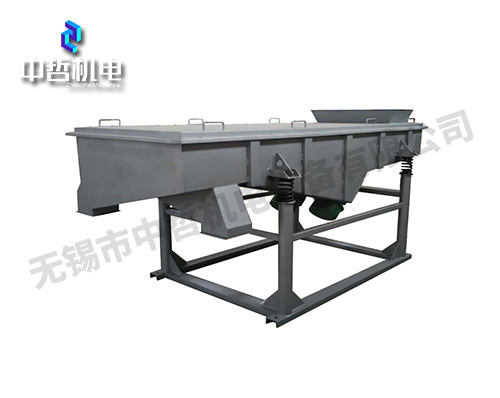

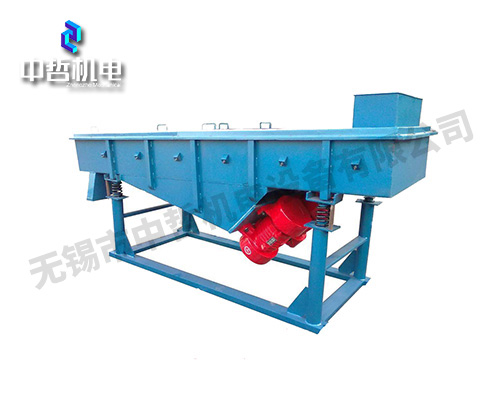

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、 筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、 网架:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分;或者采用钢制网架(不锈钢或者碳钢)
3、 筛网:不锈钢304优质筛网,防锈防腐蚀。
4、 振动电机
5、 电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、 减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
7、 支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

工作原理:
直线振动筛采用优质振动电机做为振动源,本筛机配有两台振动电机,工作时两台电机偏心块做相反方向转动,水平方向两台电机合力为零,垂直于电机轴方向形成一合力,电机轴与筛板成一定夹角;合力使物料在筛网上被抛起,同时向前做运动。物料从经给料机均匀地进入筛机的进料口,通过多层不同孔径筛网产生数种产品和不合格的筛上物、筛下物分别从各自的出口排出。

技术规格

型号

600

800

1000

1200

1500

筛面直径(mm)

Φ520

Φ720

Φ890

Φ1090

Φ1390

有效筛面面积(㎡)

0.21

0.40

0.62

0.93

1.52

筛孔规格(目/mm)

1

振次

1500

1500

1500

1500

1500

电机功率(kw)

0.12

0.18

0.18

0.25

0.55

尺寸(mm)

740×600×560

1010×800×600

1200×970×640

1430×1170×700

1780×1470×760


* 如有高温、高压、易燃、易爆、腐蚀性等工况时,必须提供详细数据,以便另行选型定制。
* 本表数据及图片如有更改,恕不另行通知,正确参数以提供的实物为准。
* 本表未能包括所有产品,了解更多请和我们销售工程师联系
